兆瓦超充站怎么能建得快、跑得省?中电电气把答案装进箱变!

　　电动重卡要提高周转率，矿卡不能长时间停工，船舶要抓住有限的靠港窗口，公共快充则要兼顾不同车辆的补能需求。

　　大功率补能市场正在加速打开，但要真正建成一座兆瓦级超充站，还要解决两道难题：

　　一是传统充电设备输出功率有限，难以满足高效补能需求;

　　二是设备多、施工复杂、运行损耗高，建站与运营成本居高不下。

　　中电电气兆瓦超充解决方案——兆瓦闪充箱变，以自主研发的移相整流技术为核心，采用“移相干变+功率模组”架构，将中压进线、变压、充电功率与充电终端四大模块集成于预制化箱体，一步到位，完成从10kV中压接入到降压、整流、调压、功率分配及终端补能的全过程。

　　从顺利接网到高效运营，中电电气以“3快3省”回应场站建设与运营难题：快建站、快充电、快收益;省面积、省时间、省电费。

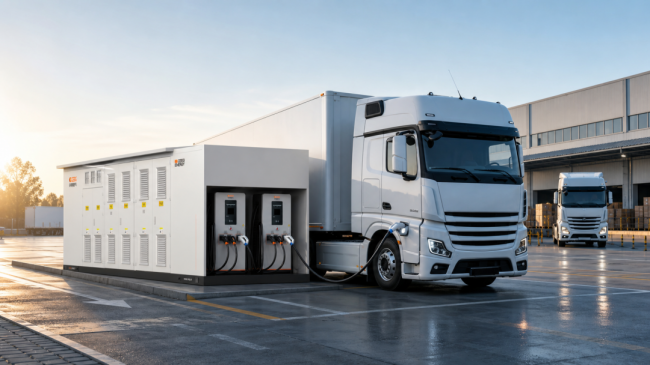

　　▲ 中电电气兆瓦闪充箱变与重卡补能场景

　　一、快建站：大功率如何顺利接网?

　　补能功率越大，场站的瞬时取电功率就越高，前端供电系统承受的压力也越大。

　　电网送来的是交流电，车辆电池需要的却是可控直流电。问题，就出在整流环节。

　　在传统整流架构中，受器件导通特性限制，电网侧输入电流呈现阶梯脉冲特性，难以形成连续、平滑的正弦波，波形畸变严重，由此产生大量特征次谐波(电网谐波)。

　　在小功率工况下，谐波影响有限;但在兆瓦级大功率闪充场景中，谐波会将线路、变压器与开关设备的附加损耗(如铜耗与铁损)成倍放大。

　　若不加以抑制，易导致电能质量恶化、触发公网谐波超标风险，还会带来高昂的滤波治理成本、配电空间占用与长期的运维压力。

　　中电电气解决之道——

　　移相整流，平稳取电

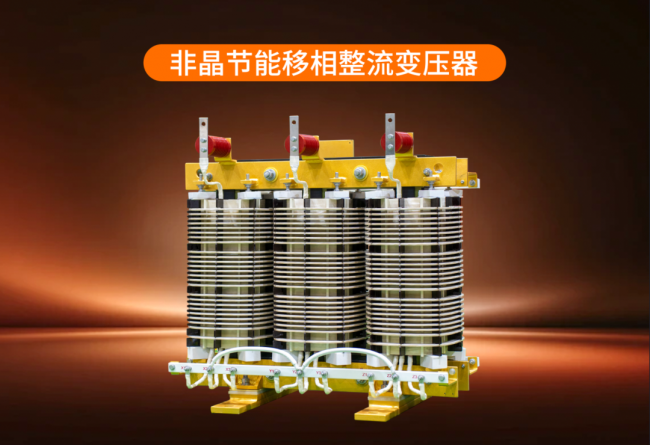

　　▲ 中电电气移相整流变压器

　　移相多重整流技术，采用移相整流变压器，通过特殊的绕组移相设计，为多组整流单元提供相位彼此错开的三相交流电源，多路电流相互叠加、彼此填补，从源头抑制谐波，显著降低输入电流总谐波畸变率(THDi)，进而减少线路发热和设备附加损耗。

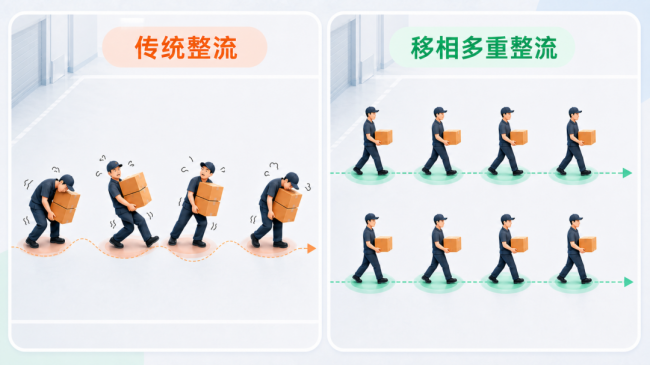

　　就像搬运货物。

　　传统整流输入电流像同一支队伍按照固定节拍轮流搬运，虽然人员不断交替，但整体发力不均匀，晃晃悠悠;

　　移相多重整流则安排多支队伍错开节拍、彼此补位。货没少、速度没降，整个搬运过程却更加平稳。

　　在此基础上，中电电气引入SiC PWM主动整流模块，通过高频开关器件对输入电流波形进行精准控制，功率因数可达 0.99;在进一步降低谐波影响与整流损耗的同时，可直接替代传统方案中的独立 PFC、SVG 及滤波器，大幅简化系统架构并降低初期设备投入。

　　在相应配置和测试工况下，系统THDi可控制在3%以内，有助于降低滤波治理成本、减少额外设备投入，为场站顺利接网创造更好条件。

　　二、快充电：多车同充，如何不抢功率?

　　让大功率电能平稳接入，只是第一步。

　　不同车辆频繁进出，电压与功率需求各不相同，系统还要精准调压、动态分配。

　　中电电气解决之道——

　　柔性变流，按需分配

　　中电电气兆瓦闪充箱变兼顾兆瓦超充与常规快充，可配套1500A液冷超充枪与250A风冷快充枪，并根据不同车辆的补能需求动态分配功率。

　　面对不同车辆的电压与功率需求，系统通过高效DC/DC单元实现宽范围精准调压，结合多层闭环控制算法，可实时协调各功率单元的电压、电流与功率输出，按需分配功率，提高设备利用率，减少直流转换损耗。

　　从前端移相多重整流与SiC主动整流，到后端高效DC/DC变换与多层闭环控制，整条能量链路协同降损，整站系统效率最高可达96.5%。

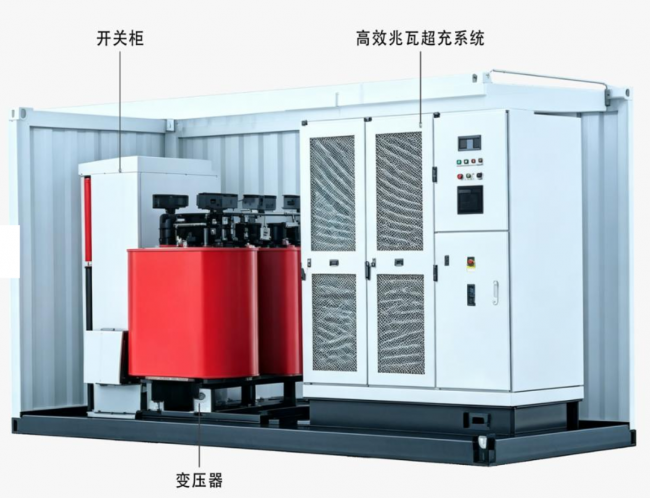

　　▲ 移相整流变压器与超充系统一体化结构示意

　　三、省电费、快收益：每年能省多少钱?

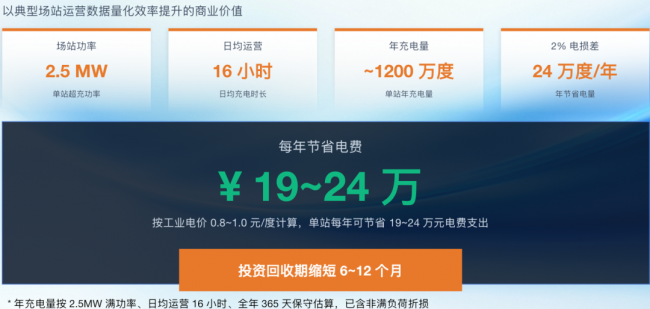

　　以一座2.5MW场站为例，假设年充电量1200万度：与整体效率94.5%的传统方案相比，效率提升至96.5%，这看似微小的2个百分点，每年可减少约24万度电的能量损耗。

　　按工业电价0.8～1.0元/度计算，相当于每年直接节省约19万～24万元电费。

　　场站规模越大、运行时间越长，效率提升带来的节能收益就越明显。

　　四、省时省地：设备多，如何快速落地?

　　传统充电站设备分散，现场要经历复杂的安装、接线和多系统联调。不仅占地大，任何一个环节衔接不畅，都可能拖慢项目进度。

　　中电电气兆瓦闪充箱变，将中压进线、移相变压、主动整流、DC/DC功率转换及控制系统，集成于一台预制化设备中。

　　原本需要在现场逐套拼装的工作，被前移至工厂。整套设备在厂内完成集成与调试，运抵现场后仅需基础施工、设备就位和外部接线，大幅减少现场交叉作业与调试工作。

　　在典型项目条件下，建设周期可缩短50%以上，占地可节省约40%。

　　同时，系统功率单元采用模块化设计，可按需灵活配置，也为后期扩容、故障定位和快速维护提供了极大便利。

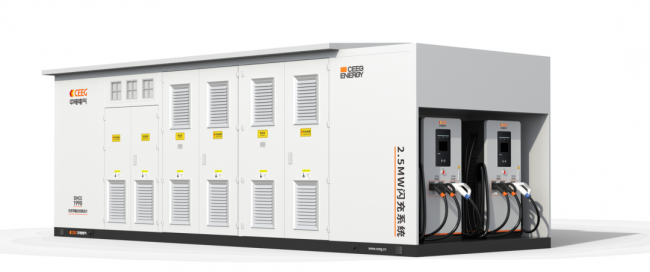

　　▲ 中电电气2.5MW兆瓦闪充箱变

　　四大场景：算透全生命周期经济账

　　应用场景不同，超充的商业账本也各有侧重：

　　1、重卡快充，算周转账

　　补能时间越短，车辆就能越快重返运输线。兆瓦级功率与动态功率分配，有效减少排队等待，让有限的场站资源服务更多车辆。

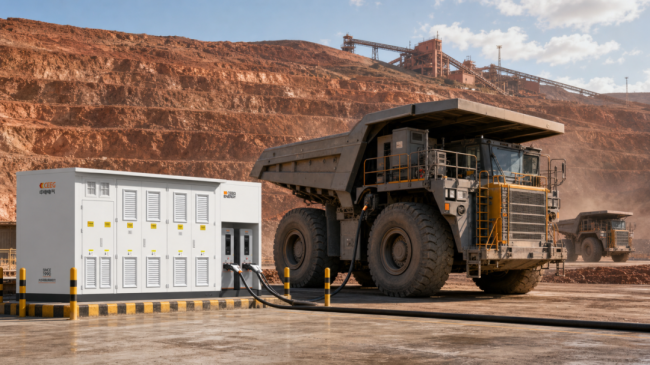

　　2、电动矿卡，算连续作业账

　　矿区环境恶劣、日夜连轴转，最怕半路抛锚。高可靠性、强适应力与过载能力，才能保障全天候高强度连续作业，减少频繁停机。

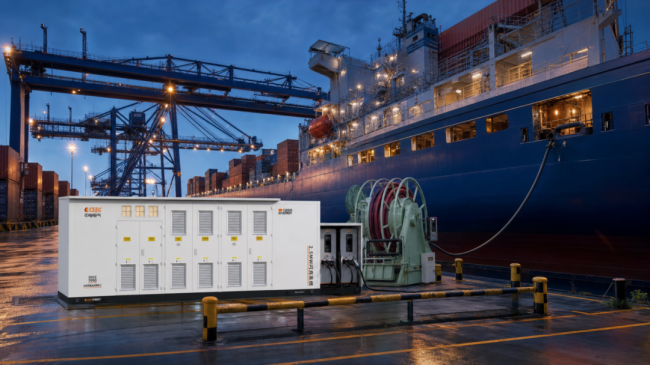

　　3、船舶补能，算靠港窗口账

　　船舶靠港时间有限，码头空间寸土寸金。更高的补能功率与更紧凑的系统集成，确保船舶在有限窗口期内完成高效补能。

　　4、小直流与公共快充，算利用率账

　　公共场站车型多、电压需求不一，最怕车辆排队与功率闲置同时发生。按需动态分配功率，兼顾兆瓦超充与常规快充，让不同终端各取所需，提高设备利用率与单站服务能力。

　　兆瓦超充，不只是把充电枪功率做大。

　　从接网、变压、整流、调压到充电终端，只有整套系统深度协同，才能让大功率补能真正落地。

　　快建站，来自预制化集成交付;

　　快充电，来自兆瓦终端与功率分配;

　　快收益，来自早投运与更低运营成本。

　　省面积，源于高度集成的箱变设计;

　　省时间，源于工厂预制的交付模式;

　　省电费，源于96.5%的整站系统效率。

　　如果您正在规划重卡、矿区、港口或公共快充补能项目，欢迎随时与中电电气联系，获取量身定制的兆瓦闪充方案与收益测算
